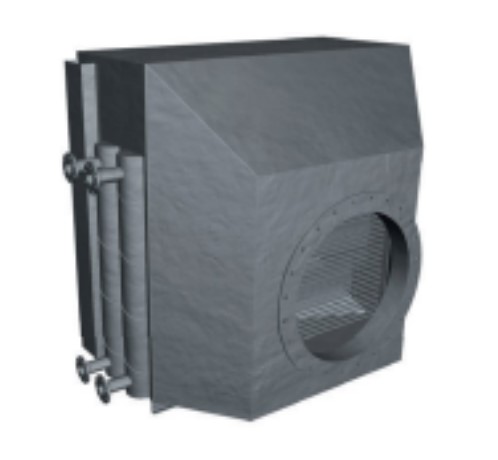

Экономайзер (ECO) (англ.Есопотіzег, от английского слова economize - «сберегать») — элемент котлоагрегата, теплоо- бменник, в котором питательная вода перед подачей в котёл подогревается уходящими из котла газами. Выполнен в виде водотрубного теплообменника типа «газ-теплоноситель» с подводом охлаждаемых выхлопных газов в межтрубное пространство, а нагреваемого теплоно- сителя в трубный пучок. Экономайзеры применяются для повышения коэффициента полезного действия (КПД} котла/коэффициента полезного использования топлива (КПИТ}.
Базовая комплектация экономайзера
Поставляется с теплоизоляционными конструкциями (группа НГ: минеральная вата и кожух из оцинкованной стали), обеспечивающими безопасную температуру на поверхности изделия и низкие тепловые потери. Может быть оснащён встроенным байпасом дымовых газов вокруг теплообменного узла, переключение на который производится с помощью поворотных жалюзи. Управление переключателем производится в автоматическом режиме с помощью электропривода.
Основными преимуществами ECO являются
- возможность утилизации и использование скрытой теплоты парообразования.
-
возможно внедрение как во вновь устанавливаемых котель- ньіх установках, так и в уже действующих.
-
долговечность — в среднем экономайзер годен к эксплуата- ции в течение 20 лет.
-
невысокие затраты на эксплуатацию.
-
снимается уровень теплового загрязнения окружающей среды — температура уходящих газов за экономайзеромдостигает лишь 40-60 "С.
-
применение конденсационного экономайзера приводит к снижению выбросов СО2, что соответствует «Стратегии долгосрочного развития РФ с низким уровнем выбросов парниковых газов».
ECO 1
Теплообмен без образования конденсата в дымовых газах. Теплообменный узел выполнен из оребренных труб (материал — сталь конструкционная ) в двух исполнениях:
1. Трубы соединены между собой с помощью крутоизогнутых отводов (угол 180) и размещены на трубной доске без крепления к ней.
2. Трубные пучки присоединяются к трубным доскам с помощью сварного соединения.
ECO 2
Теплообмен с образованием конденсата в дымовых газах. Теплообменный узел выполнен из гладких бесшовных труб (материал — нержавеющая сталь). Трубный пучок жестко присоединён к трубной доске с помощью сварного соединения. Компенсация температурных расширении эле- ментов Изделия,достигается с помощью фиксации передней трубной доски с одной стороны, и свободным размещением трубной доски — с обратной стороны.
